激光车辆外廓检测系统

上海捷崇科技有限公司自主研发的激光车辆外廓尺寸测量系统。采用了先进的非接触式主动测量,图像智能识别及深度学习等高科技检测方法。对来往车辆进行全方位信息感知与获取。完成车辆长、宽、高尺寸测量和三维点云图重构建。同时本产品还提供公路交通信息调查功能,兼容交通部交调技术协议。是一种全新的公路车辆全方位信息采集系统。

系统特点

系统点云图

系统参数

本系统已在多个地区配合非现场治超进行了安装部署。完成了对过往车辆全方位信息的感知和获取,可与称重系统配合使用。实现了机动车超限告警、自动分型、流量统计等多种功能。降低了执法成本,提高了执法效率,保证了公路交通安全。

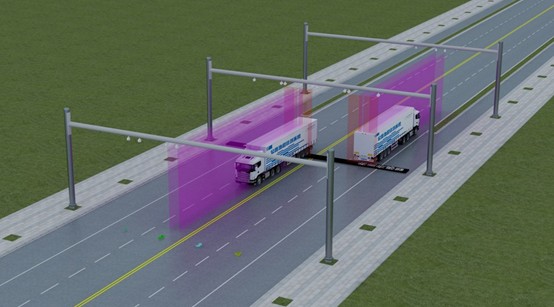

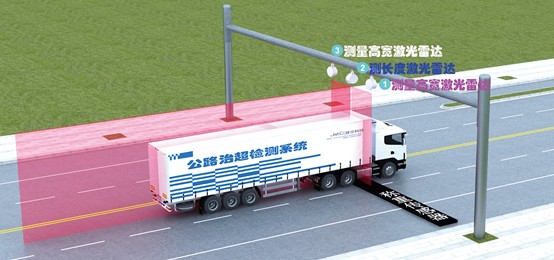

设备安装部署如下图:

本系统可与ETC系统和称重系统配合使用。完善收费站超限车辆测量。简化高速收费站劝返治超工作,提升大件运输自动核查能力。

本系统可与ETC和称重系统配合使用。完善收费站超限车辆测量,简化高速收费站绿通治超工作,提升绿通运输车辆自动核查能力。

治超检测站是国家为治理车辆超限超载运输。对车辆实施称重检测、超限超载认定、纠正和查处违法行为的特定场所。是公路保护的执法设施。本系统可配合治超管理平台。实时检测过往车辆的外廓,实时处理超限车辆。

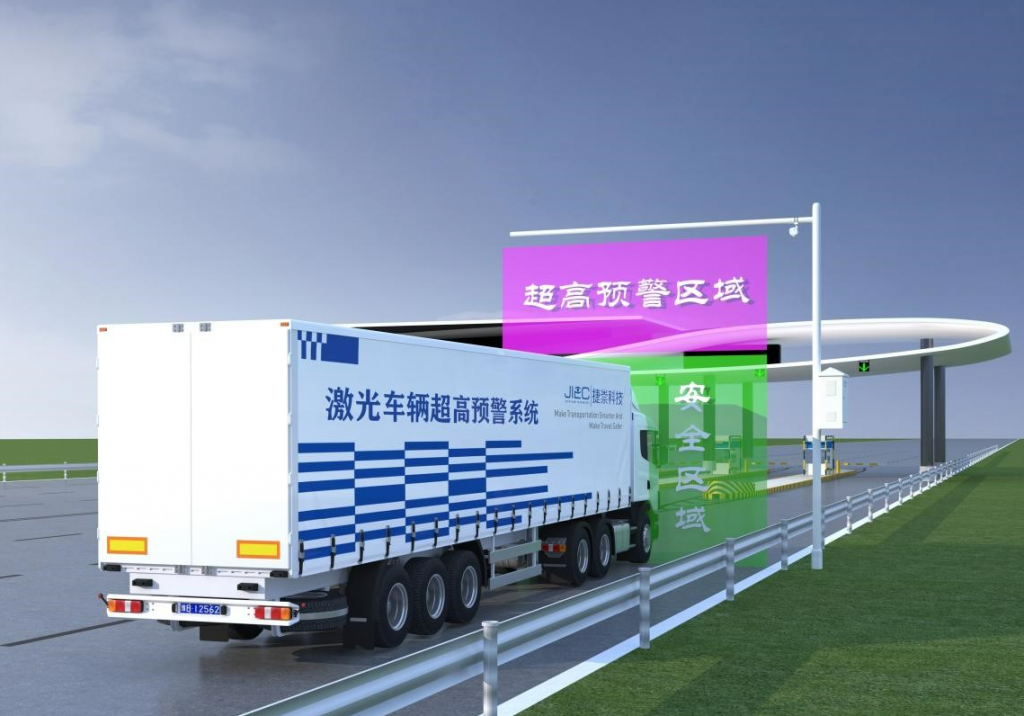

车辆超高预警方案

一、方案目的

本方案旨在通过实时监测车辆高度,及时发现并预警超高车辆,以保障道路设施安全,减少交通事故的发生。

二、方案布局

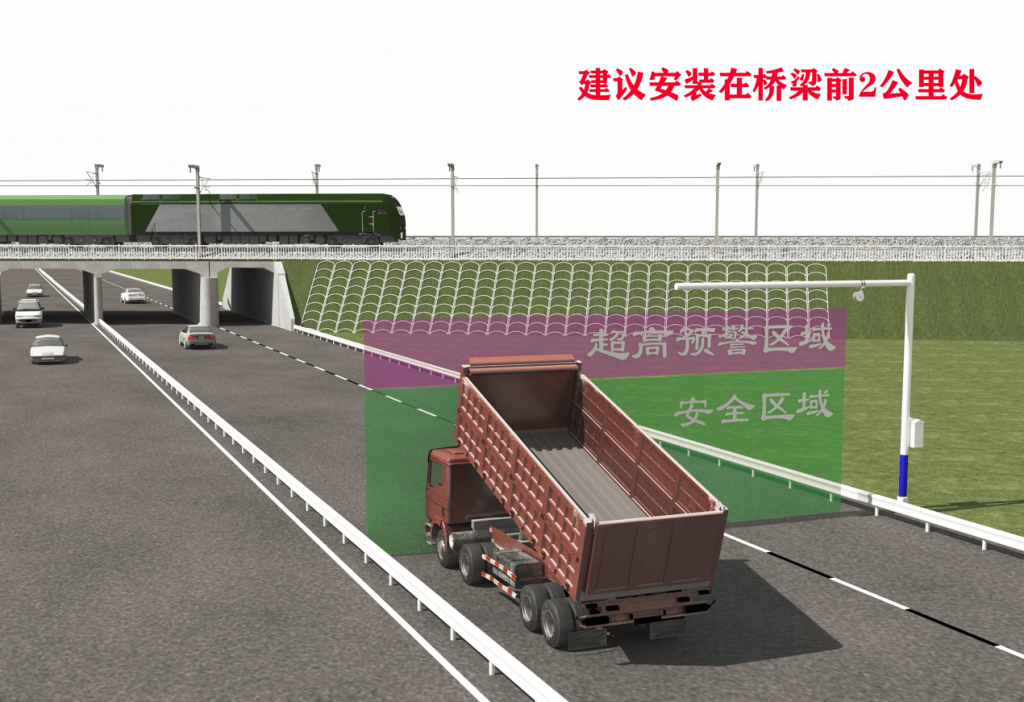

在需要监测的道路设施(桥梁、隧道和收费站入口等)前安装激光雷达、视频抓拍相机、LED情报板和声光报警等设备。

三、方案组成

1、激光雷达检测系统:采用激光雷达,实时监测车辆高度。激光雷达具有高精度、高稳定性、抗干扰能力强等特点,能够准确测量车辆高度,不受光线、天气等外界因素影响,全天侯工作;另外可排除车辆外干扰因素(小鸟、树叶、气球等虚假超高物体),确保报警的真实性。
2、视频车牌抓拍系统:利用视频技术和车牌识别算法来自动识别和记录车辆车牌信息和存储录像。该系统主要由高清摄像头、图像处理设备和软件算法等组成,可以实时捕获经过监控区域的车辆图像,并通过车牌识别算法自动提取车牌号码等关键信息。
3、数据处理系统:融合激光雷达检测系统和视频车牌抓拍系统相关数据,过滤掉未超高车辆数据,提取超高车辆数据(车辆高度数据、车牌数据和过车5秒视频数据),分别发送到:现场预警系统和控制中心后台。
4、现场报警系统:包括声光报警器和LED情报板。当检测到超高车辆时,声光报警器会发出响亮的声音和醒目的光信号,以提醒驾驶员和周围人员。同时,LED情报板会显示相关信息,引导超高车辆安全行驶或改道。
5、控制中心:
5.1、控制中心后台设有专门的数据接收模块,负责实时接收前端发送的报警数据。该模块能够确保数据的完整性和实时性,为后续的处理和分析提供准确的数据基础。
5.2、接收到报警数据后,后台系统会进行初步的数据处理和分析,提取出关键信息(如报警地点、车辆类型等),为后续的报警响应和视频调取提供依据。
5.3、根据数据处理的结果,后台系统会触发相应的报警响应机制。这包括在监控大屏上显示报警信息、发出声音或光信号提醒操作人员等。
5.4、与报警响应同时,后台系统会自动调取报警地点的实时视频。这通常通过调用安装在相应位置的监控摄像头实现。系统能够实时获取并传输视频流,确保操作人员能够第一时间看到报警地点的现场情况。

四、方案升级

1、增加监测点位:根据实际需要,在更多关键道路设施安装激光雷达设备,扩大监测范围。
2、优化预警方式:结合道路设施和交通流量等实际情况,优化预警方式,提高预警效果。
3、增加检测激光雷达数量:通过增加检测激光雷达数量,可实现车辆外廓尺寸精准测量,实现超长和超宽检测,提高超限预警系统的智能化水平。

五、方案效果评估

本车辆超高预警方案通过采用激光雷达技术、数据处理系统和预警系统相结合的方式,实现对超高车辆的实时监测和预警。通过不断优化和升级方案,可以有效提高道路设施的安全性,减少交通事故的发生。

交通强国•试点先行

来源:交通运输部

大力发展智慧交通。推动大数据、互联网、人工智能、区块链、超级计算等新技术与交通行业深度融合。推进数据资源赋能交通发展,加速交通基础设施网、运输服务网、能源网与信息网络融合发展,构建泛在先进的交通信息基础设施。构建综合交通大数据中心体系,深化交通公共服务和电子政务发展”。

——《交通强国建设纲要》

解读:

一是推动大数据、互联网、人工智能、区块链、超级计算等新技术与交通运输深度融合,利用科技手段促进交通智能化发展,在交通基础设施、交通工具、交通管理方式等方面突破创新,全面优化和提升交通系统运行效率。

二是推进数据资源赋能交通运输发展,加速交通基础设施网、运输服务网、能源网与信息网络融合发展,不断挖掘现有交通运输体系潜力,通过构建泛在先进的交通信息基础设施,不断提升交通智能化水平。如基于移动智能终端技术的服务系统,在利用现有设施系统,就可实现出行即服务。如定制公交、共享巴士、网约车、共享单车、汽车分时租赁等多样化的共享出行方式发展,均可提供“随时、随地、随需”的泛在出行服务,提升人民出行体验。

三是构建综合交通运输大数据中心体系,深化交通运输公共服务和电子政务发展,加强重点领域数据归集汇聚,推动跨层级、跨地域、跨系统、跨部门、跨业务数据资源的综合性应用,增强交通运输高品质服务能力。

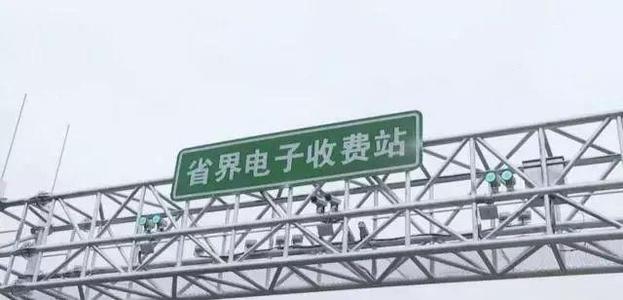

撤销省界收费站后 高速拥堵明显缓解

来源:央视  记者 陈俏

交通运输部新闻发言人8月27日在交通运输部新闻发布会上表示,从今年1月1日起,全国高速公路撤销了省界收费站,这是党中央、国务院部署的一项重大民生工程。截至目前,交通状况总体平稳,拥堵情况明显缓解,通行效率明显提高。

这位发言人说,6、7两个月的数据显示,全国高速公路总流量达到17亿辆次,已经恢复到去年同期的97.4%,正呈稳步恢复态势。

6、7两个月,全国26个省份高速公路行驶车辆平均车速(含车辆在服务区休息的时间),由去年的61公里/小时提高到71公里/小时,其中货车由51公里/小时提高到55公里/小时,客车由67公里/小时提高到84公里/小时。省界拥堵的现象不复存在,长途跨省运输时间大大缩短。比如,京广线从北京到广州的长途货运,较撤站前可以节约近一天的时间,用户受益明显。截至8月23日,客车、货车ETC使用率进一步提高,分别达到71.09%(客车超过70%)和49.36%(货车接近50%)。

6、7两个月,全国高速公路日均拥堵缓行路段数量为2453个,与去年同期相比减少了379个,降幅达到13.38%;全国高速公路日均拥堵缓行收费站数量为271个,与去年同期相比减少了431个,这个降幅更加明显,达到61.43%。这两个指标可以说明,高速公路通行变得越来越顺畅。

6、7两个月,全国高速公路货车通行量为5.06亿辆次,同比增长13.05%。空载率平均为24%,较去年同期降低了4.1%。其中,作为高速公路运输主力的5轴及以上大型货车平均重载率为61.6%,较去年同期增加了4.3%,货车实载率明显提高。 这位发言人表示,目前,交通运输部仍然在密切关注撤站后路网运行情况,科学评估相关政策,适时修正,确保广大人民群众满意。

常见问题

Q:什么是激光雷达?

A:激光雷达的工作原理是利用可见和近红外光波(多为950nm波段附近的红外光)发射、反射和接收来探测物体。

Q:激光雷达组成部分?

A: 激光雷达由发射系统、接收系统 、信息处理三部分组成. 据结构,激光雷达分为机械式激光雷达、固态激光雷达和混合固态激光雷达。

Q:什么是TOF飞行原理?

A: 激光发射器发出激光脉冲,当激光碰到物体后,部分激光反射回激光器。通过计算发射/接收脉冲时间差,可以计算出距离值。 激光发射器连续不停的发射激光脉冲,由旋转的光学机构将激光脉冲按一定角度间隔(即角度分辨率)发射至扫描角度内的各个方向而形成一个二维扫描面。

Q:激光雷达的安全等级是怎样的?

激光分类等级定位
I 类不视作危险品。
IIa 类该类分类为400至710 nm可见光波段的激光,在某个固定时间(1,000秒)内观察并不危险,但超过1,000秒的慢性观察则判断为危险。
II类该类分类为400至710 nm可见光波段的激光,将慢性长时间的光束观察判断为危险。一般来说,该类可通过眼睛的厌恶反应(眨眼)来保护长时间观察不受伤害。
IIIa类虽然还要看辐射等级,但慢性和瞬间的激光观察均存在危险。使用光学仪器直接观察激光也很危险。
IIIb类即使是一瞬间,激光直射皮肤或眼睛都会产生危险。
IV类即使是一瞬间,激光直射皮肤或眼睛都会产生危险,并且其扩散反射光也会对皮肤和眼睛产生危害。

Q:什么是单线激光雷达,什么是多线激光雷达?

A:单线激光雷达是指激光源发出的线束是单线的雷达,具有三角测距及TOF激光雷达之分,其速度快、可靠性高。

多线激光雷达相比是指光源发射出的线束是多束的,如4线、8线、16线、32线等。可以计算物体的高度信息,并对周围坏境进行3D建模。线束越多线数越多,物体表面轮廓越完善,当然处理的数据量越大,对硬件要求越高;

技术支持

诚信为本、服务至上、专业专注、快速高效

捷崇科技作为能为道路交通运输行业提供整体解决方案的服务商。对行业方案,产品选型,整理运营,售前/后都能提供相应的服务和支持。其工程师都是拥有多年经验。更能第一时间已电话,网络,直赴现场等方式为客服提供极为方便快捷的技术支持。

公司微信公众号

公司联系方式

上海总公司电话:4008563799

江西分公司电话:4008563799

交通万亿投资 激活强劲动能

来源:经济日报

6月6日,我国最长过海地下综合管廊项目——厦门翔安新机场片区地下综合管廊过海工程完工。

5月29日,全长超过万米的格库铁路第一长隧道——阿尔金山隧道铺轨工程顺利完成,新疆将新添一条出疆“大动脉”。

5月27日,商合杭高铁合肥至湖州段启动试运行,八纵八横高铁网脉络更加清晰……

截至5月23日,在建重点交通项目复工率达99.7%,交通工程项目正在发挥体量大、投资大的优势,成为拉动经济增长的强劲动能。

习近平总书记指出,我国经济正处在转变发展方式、优化经济结构、转换增长动力的攻关期,经济发展前景向好,但也面临着结构性、体制性、周期性问题相互交织所带来的困难和挑战,加上新冠肺炎疫情冲击,目前我国经济运行面临较大压力。

如何破解?各方都在积极探索。根据规划,2020年,我国交通运输将完成铁路投资8000亿元、公路水路投资1.8万亿元、民航投资900亿元,这些都为“在危机中育新机、于变局中开新局”创造了条件。

稳基础设施投资促增长

2月19日,一份标注为“特急”的传真电报从国铁集团建设管理部发出,文件接收单位除了18个铁路局集团公司和各铁路公司外,还有中国中铁、中国铁建、中国交建、中国建筑等各大建筑央企。电报通知,各单位要在做好疫情防控的前提下,积极取得地方政府支持,有序组织建设项目复工。

“修铁路20多年,这样的通知还是第一次收到。”黔张常铁路公司综合部高级工程师贾志宏说,总部直接发文督促指导各个建设项目复工复产,以前从来没有过。

“交通领域项目体量大,投资大,对经济拉动作用也大。”交通运输部有关负责人告诉《经济日报》记者,交通基础设施项目建设可以有效带动投资,对冶金、机械、建筑、电力、信息、精密仪器等行业都有很强的拉动作用。

以铁路为例,从2014年到2019年,我国铁路建设投资连续6年保持在8000亿元以上。多年持续高强度投资,培育出“中国高铁”这个响当当的名片。今年,还将新增通车里程超过4000公里,进一步完善交通运输体系,加速人流、物流、资金流、信息流的流动,为落实中央“六稳”“六保”要求、全面建成小康社会提供重要保障。

交通运输部部长李小鹏表示,为了更好发挥交通领域投资拉动作用,将指导各地提前启动一批符合国家战略、符合“十四五”规划方向的重大项目。目前,已经在现有项目的基础上形成一个新的项目库,一旦需要可以及时开工建设。

以项目建设带动就业

3月份,张学军在家门口领到了今年第一份工资。家住云南省临沧市云县的张学军,常年外出务工,受疫情影响,今年春节后一直在家。大(理)临(沧)铁路工地招工的消息解了他的燃眉之急,有一技之长的张学军在隧道内从事风枪手工作。他说:“每月收入有9000元左右,足够老人小孩花销了。”

同样受益的还有当地货车司机李海龙。铁路建设让他变得忙碌起来,每天为工地拌和站运送70吨砂石料,一个月下来,收入有了保障。

无论是做好“六稳”工作,还是落实“六保”任务,排在第一位的都是稳定居民就业。能否充分保障就业,对于能否实现扩大内需,如期形成“双循环”的新发展格局,都有着重要影响。交通基础设施建设项目施工周期长,用工规模大。今年以来,各项目纷纷扩大招工规模,增加就业人数,稳定社会预期。3月中旬,玉(溪)磨(憨)铁路在建工点全部复工,为沿线农村4000多名农民提供了就业岗位,目前共到岗2.2万余人,是春节前在岗人数的121%。截至5月14日,全国仅铁路建设项目进场人员就达63.7万人。

随着我国交通强国建设向纵深推进,交通供给侧结构性改革持续发力,科技水平不断提升,超级盾构、高寒高原铁路、跨海大桥、长大隧道、智慧公路、5G通信、北斗导航等新装备、新方案不断推出,交通基础设施建设除了继续吸纳农民工等就业人口,对于工程、建筑、材料等方面人才的需求也日益增长,对上下游施工机械、基础能源等领域就业也有拉动,有助于解决大专院校毕业生就业。

补短板推进结构调整

近日,新建沪通铁路传来好消息,由中国中铁大桥院设计、中国中铁大桥局施工的世界最大跨度公铁两用斜拉桥——沪通长江大桥即将建成通车,将结束张家港市没有铁路的历史。

众所周知,张家港地处江浙经济发达地区,常年位于全国经济百强县前列。如此发达的地区交通网络尚有盲点,可想而知,在广大中西部不发达地区“行路难”的情况更为突出。

中国人民大学国家发展与战略研究院研究员刘瑞明认为,我国在很多基础设施建设方面,尤其是在和未来经济增长潜力对接的基础设施建设方面仍存在着较大短板。

我国经济潜力足、韧性强、回旋空间大、政策工具多的基本特点没有变。其中,在空间结构上,我国幅员辽阔、区域差异明显、互补性强,有利于形成规模经济和梯度效应。而要发挥好这个优势,需要有更加完善的交通基础设施来支撑,要补齐相关短板,为经济社会发展夯实基础。

补短板更多要向贫困地区、农村地区倾斜。交通运输部有关负责人指出,去年全国新改建农村公路29万公里,其中贫困地区17.8万公里,提前实现了具备条件的建制村全部通硬化路的扶贫目标。今年,将进一步实现村村通客车的目标,并以“四好农村路”建设为抓手,因地制宜推动交通扶贫项目向进村入户倾斜。

除了传统的交通基建补短板,加快发展城际轨道交通也被广泛认为是新基建的着力点。目前,全国各地尤其是中西部地区正在抓紧布局。3月初,青海、甘肃两省发展改革委表示,已共同致函委托中铁第一勘察设计院开展兰州经西宁至青海湖城际轨道交通建设方案研究工作。

随着大规模投资的陆续实施,预计到今年年底,全国铁路营业总里程将达到14.6万公里,其中高铁(含城际铁路)约3.9万公里;公路总里程将达到510万公里,其中高速公路建成里程将达15.5万公里。数、质双增,将进一步通畅“动脉”,推动中国经济高质量发展。

轮廓尺寸检测解决方案

产品介绍

轮廓尺寸检测系统是自动测量车辆长宽高的智能化系统,其环境适用性优越,设备运行稳定可靠, 检测数据实时上传, 极大的方便信息共享与查询, 提高了执法的公正性, 有效降低了一线治超员的工作量,提高超限站工作效率。

规格参数

低速精检

  • 车长精度:≤ 15cm
  • 车宽精度:≤ 5cm
  • 车高精度:≤ 5cm

高速预检

  • 平均车速精度:≥ 90%
  • 车长精度:
  • 车长≤ 10 米,误差≤ 30cm
  • 车长≥ 10m,误差≤ 3%
  • 车宽精度:≤ 10cm
  • 车高精度:≤ 10cm
  • 流量统计精度:≥ 99%

机动车检测

测量速度≤5Km/h
测量指标测量范围测量精度
2m~25m1%或±2cm
1.5m~4m1%或±2cm
1.2m~5m1%或±2cm

交通情况调查解决方案

产品介绍

公路交通情况调查是获知公路交通量、货运量等路网运行信息的重要手段。是路网管理工作的重要数据撑,也是为社会公众提供公路交通信息服务的基础性工作。

捷崇科技研发的激光式交通情况调查系统。通过采用先进的模式识别算法,激光交调能精确感知车辆的三维轮廓,可实现机动车自动分型(符合机动车型二级分类要求)、流量统计、地点车速检测等功能。系统已通过交通运输部权威鉴定,完全满足公路交通情况调查工作的需要。

系统性能

检测机动车分型、交通量、地点车速、车头时距、跟车百分比、车头间距、时间占有率等交通参数;

支持多车道同时进行流量统计,用户可根据实际道路情况灵活设置;
一体式智能处理主机,高集成,系统稳定可靠;
不依靠外界光源,不受外界光线影响,夜间检测效果良好;
能够分车道以及分方向进行统计;
系统升级方便,可根据用户自定义多种车型;
支持TCP/IP 网络传输、无线传输,用户可灵活选择;
外观可见位置提供故障指示灯(包括激光传感器状态、控制器状态等),便于现场安装和维护确认设备状态;
支持RS232/422 串口通讯;
支持实时数据传输以及按照数据处理周期传输;
具备来电自动恢复以及数据断点续传能力;
提供故障告警上报功能,如传感器故障、网络故障,控制器故障等异常情况告警上报,已便于后期设备维护;
提供远程软件升级服务功能;
施工以及调试简单,维护以及产品升级方便。

规格参数

流量统计精度:≥ 99.5%
综合车型识别精度:≥ 90%(二级车型分类)
速度检测范围:0~200km/h
平均车速检测精度:≥ 95%
检测车道数:正装最大支持双向6车道
工作温度:-55℃ ~85℃
